자동 온도조절 믹싱 밸브

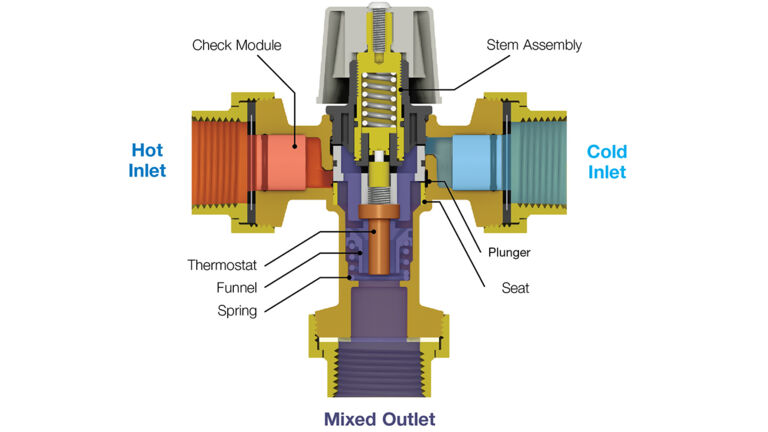

작동 원리

건물 내 온수의 안전한 저장과 급수는 어떠한 설비 분야에서든 반드시 필요한 장치입니다. 당사는 수자원에서 소비장소까지 수처리 한 물을 안전하게 전달되도록 모든 종류의 자동 온도조절 믹싱밸브를 제공하고 있습니다.

장점

  • 온수나 냉수 공급 온도에 변화가 있더라도 출구에서는 일정한 수온을 보장합니다.**
  • 온수기가 더 높은 온도에서 작동하도록 하여 시스템 유속을 확장하고 레지오넬라균의 성장을 방지합니다.
  • 시스템에서 요구하는 최대 용량을 제공하는 데 필요한 설비의 크기와 용량을 줄일 수 있습니다.
  • 고정설비로 전달되는 지점에서 일정하고 안전한 온수 온도를 보장합니다.

설계 고려 사항

히트 트랩(Heat Trap)

  • 공급원에 사용하는 모든 혼합 밸브는 트랩이 설치되어 있어야 합니다. 밸브에 트랩을 설치하면 무기질 축적과 조기 구성품 마모를 줄이는 데 도움이 됩니다.
  • 히트 트랩은 서모사이펀(Thermosiphoning) 이라고도 알려져 있는 대류 손실을 줄여 시스템 효율을 높이는 데 도움을 줍니다.

스톱 밸브

  • 모든 믹싱밸브는 정비와 수리를 위해 밸브를 격리할 수 있는 장치와 함께 설치해야 합니다.

체크밸브

  • 체크밸브는 물이 한 방향으로 흐르게 합니다. 이는 온수가 냉수 공급 쪽으로 가는 열 사이펀 현상을 방지해줍니다.
  • 온수와 냉수 공급 장치 사이에 심한 차압이 존재할 가능성이 있을 때는 항상 체크밸브를 추가하는 것을 고려해야 합니다.
  • ASSE 표준의 1017 적용 기준을 준수하기 위해 체크밸브를 적용해야 합니다.

스트레이너

  • 급수시스템은 믹싱 밸브를 설치하기 전에 철저히 플러싱해야 합니다.
  • 물에 믹싱 밸브의 적절한 작동을 방해할 수 있는 입자가 포함될 수 있는 시스템에서는 공급 배관에 추가로 스트레이너를 설치하는 것이 좋습니다.

알아야 할 사항

고정설비

목욕 또는 세탁에 사용하는 설비에 공급하는 물은 항상 ASSE Standard 1016 Type T 또는 ASSE Standard 1070에 등재된 밸브를 이용하여 제어해야 합니다. ASSE 1016에 등재된 밸브는 사용자에게 화상 방지 및 열 충격 방지 기능을 모두 제공합니다. ASSE 1070에 등재된 밸브는 사용자에게 화상 방지 기능만 제공합니다. 이 밸브는 최고 온도가 49°C를 초과하도록 설정해서는 안 됩니다. (Watts는 샤워 및 목욕 설비의 경우 최고 온도 43°C를 권장하고 있습니다.)

TMV-supply-ASSE1017

공급 시스템

공급수의 온도는 ASSE 1017에 등재된 혼합 밸브를 이용하여 제어해야 합니다. 또한 이 밸브는 재순환 시스템에 사용하여 가정용 온수 공급 온도를 레지오넬라와 같은 유해 박테리아의 성장을 막을 수 있는 수준(55°C) 이상으로 유지할 수 있습니다.

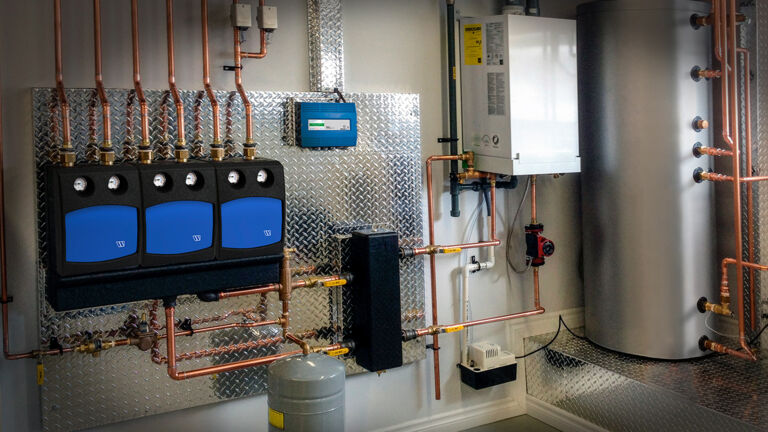

복사 난방 시스템

보일러의 최고 온도는 시스템 구성품의 최대 온도 한계를 초과하지 않게 하는 것이 중요합니다. 이러한 설계로 먼지, 침전물 또는 기타 기계적 고장으로 인해 혼합 밸브가 작동하지 않을 경우 고온으로 인한 구성품의 고장을 방지할 수 있습니다.

mixing-valves-hands-install

정기 점검

최대 밸브 수명과 시스템의 올바른 작동을 보장하기 위해 믹싱 밸브를 정기적으로 검사하는 것이 좋습니다. 밸브의 점검 및 정비 중에 부식성 수질 조건, 무단 변경 또는 수리사항을 발견할 수 있습니다. 점검 빈도는 현지 수질 조건에 따라 다릅니다.


** 원하는 출구 온도를 유지하기 위해 허용 가능한 입구 온도 범위를 확인하려면 선택된 모델의 사양을 참조하십시오.
