열 팽창

작동 원리

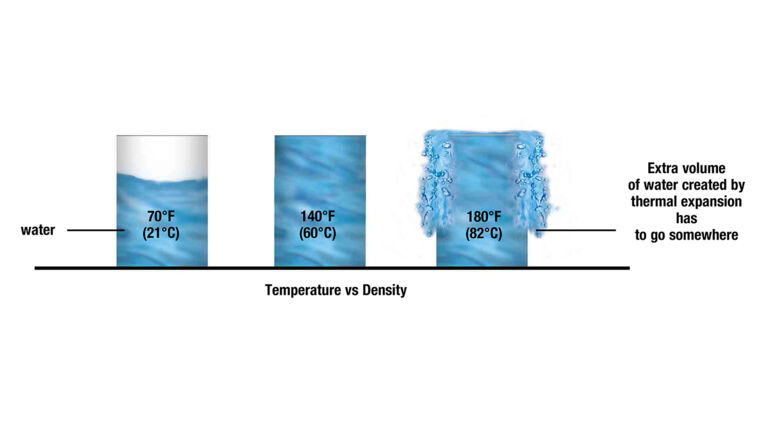

물은 가열되면 밀도가 감소하고 부피가 팽창합니다. 물은 압축할 수 없기 때문에, 팽창으로 늘어난 부피는 다른 곳으로 이동해야 합니다. 시스템 내에 흐름이 없을 때는, 감압 밸브, 역류방지장치 및 기타 단방향 밸브가 닫혀있기 때문에 팽창된 물이 시스템 공급 측으로 역류하는 경로는 차단되어 있습니다. 바로 이때 시스템 압력이 증가하여 잠재적으로 위험한 문제를 야기할 수 있습니다.

물의 격납(Containment)과 물 압력 릴리프(Relief) 솔루션의 차이점

물 격납(Water Containment) 솔루션은 열로 팽창된 물을 배관 시스템에 유지하면서 열 팽창 문제를 해결해드립니다. 당사의 전체 열 팽창 탱크 계열은 물 보관 장치로 간주되어, 배출 라인이나 배수구를 설치할 필요가 없습니다.

물 릴리프 솔루션은 급탕용 온수기의 온도와 압력 릴리프 밸브의 설정값 이하에서 열 팽창된 물을 배출합니다. 시스템 배관, 화장실 또는 외부 수도꼭지에 설치할 수 있는 다양한 릴리프 솔루션을 제공하고 있습니다. 이러한 제품은 반드시 적절한 배수구 또는 배출 위치에 파이프로 연결해야 합니다.

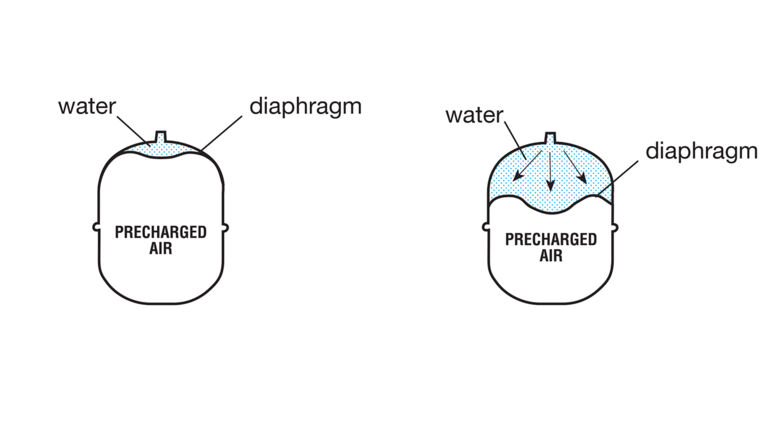

다이어프램 팽창탱크

빠져나갈 곳이 없는 상태에서 부피가 증가하면 팽창탱크는 늘어난 물은 사전에 가압된 탱크로 내보냅니다. 온도와 압력이 최대치에 도달하면 에어쿠션 쪽으로 다이어프램이 휘게 되며, 물과 달리 공기는 압축이 가능하기 때문에 물이 팽창할 수 있게 합니다. 시스템을 다시 열거나 물이 식으면, 물이 탱크에서 배출되어 다시 시스템으로 돌아갑니다.

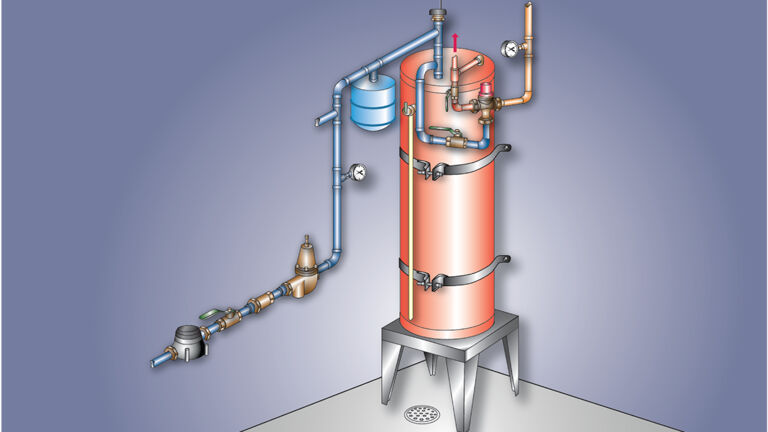

시수 급탕 시스템의 열팽창 제어

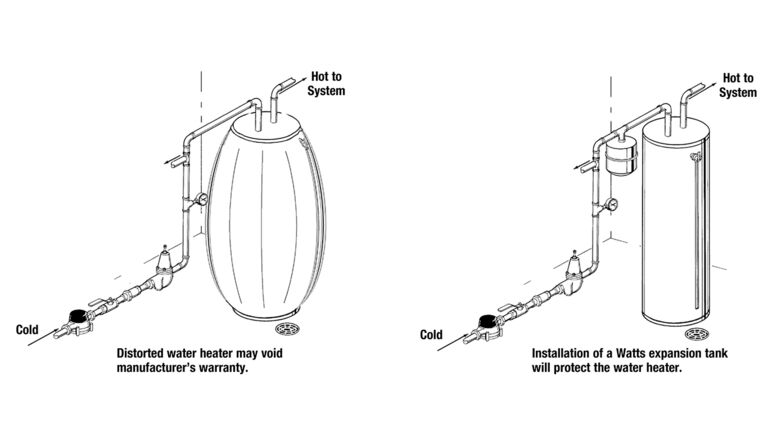

당사의 팽창탱크는 열팽창에 의해 형성된 물의 증가 한 부피를 흡수하고 수도 공급 시스템 전체에서 균일한 압력을 유지하도록 설계하였습니다. 이는 열팽창에 따른 과도한 압력으로 배관 시스템 및 온수기가 손상되거나 릴리프 밸브를 통해 불필요하게 배출되는 것을 방지하기 위해 사용하는 것입니다.

기타 시수 팽창탱크 솔루션

당사는 압력 릴리프를 위한 여러 가지 제품을 제공하고 있습니다. 팽창탱크와 달리 이러한 제품은 물 손실을 방지하지 못하지만, 고압을 제한하여 열 팽창과 관련된 문제를 예방합니다.

해당 제품:

  • 530C에 의해 교정된 압력 릴리프 밸브
  • LFBRVM1 콤비네이션 볼 밸브 및 릴리프 밸브

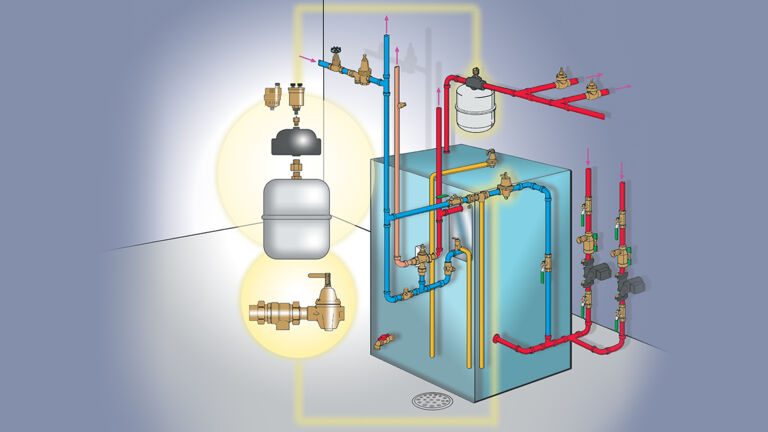

식수용이 아닌 난방 시스템의 열팽창 제어

당사의 비식수용 팽창탱크는 열팽창으로 인해 증가 된 양의 물 부피를 흡수하고 온수 난방 시스템 전체에서 균일한 압력을 유지하도록 설계하였습니다. 이는 열팽창에 따른 과도한 압력으로 시스템이 손상되거나 릴리프 밸브를 통해 불필요하게 물이 배출되는 것을 방지하기 위해 사용하는 것입니다.

배관 규정

국제 배관 규정(International Plumbing Code, IPC) 및 유니폼 배관 규정(Uniform Plumbing Code, UPC)은 모두 배관 시스템에서 열팽창 제어를 관리 할 것을 요구하고 있습니다. 온도 및 압력(T&P) 릴리프 밸브는 열팽창 장치로 간주하지 않습니다. 이는 T&P 릴리프 밸브에서 지속적으로 물이 떨어지도록 허용하는 경우, 물의 무기질이 밸브에 쌓여 결국 밸브가 막힐 수 있기 때문입니다. 이와 같이 밸브가 막히면 T&P 밸브가 무용 지물이 되어 온수기가 폭발할 수 있습니다.
