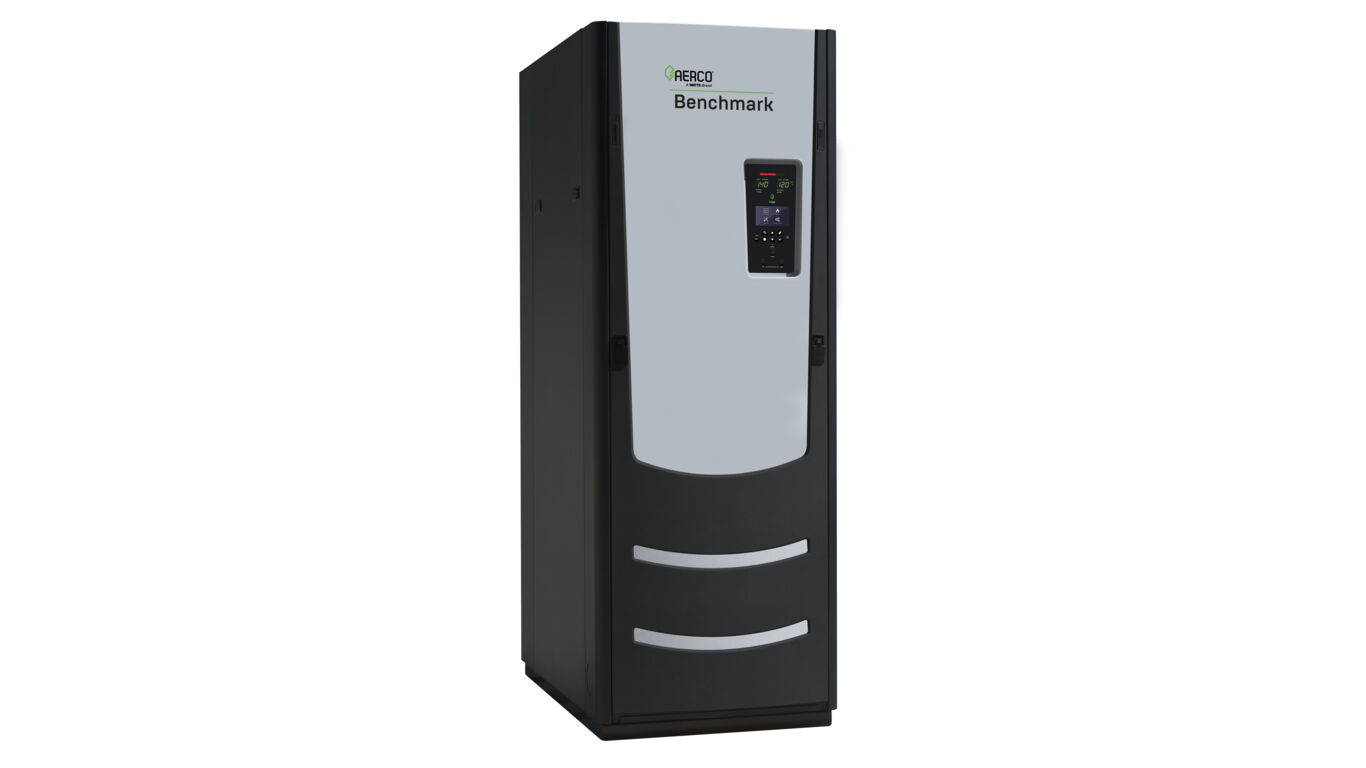

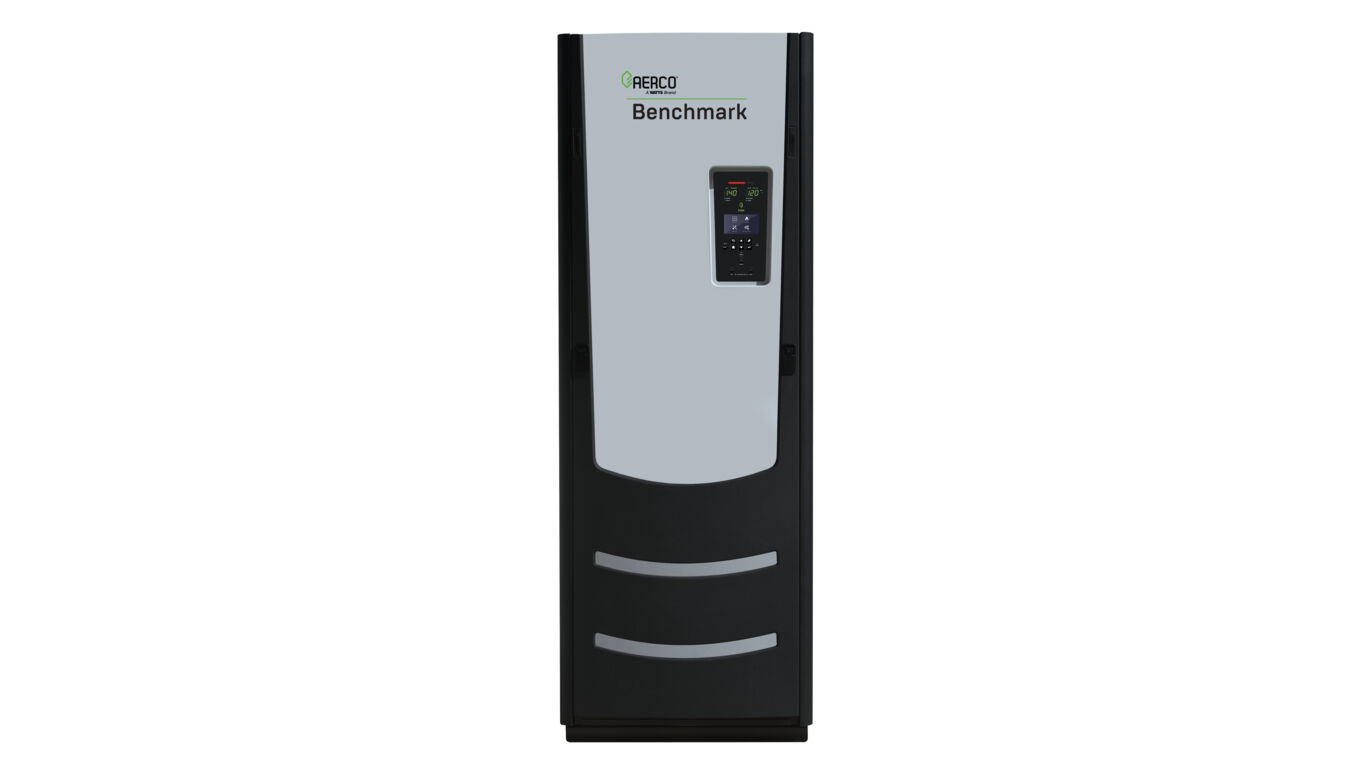

Benchmark S 2500 and 3000
컨덴싱 타입, 가스 연소식, 연관 보일러, 작은 설치공간, 630,000 ~ 756,000 kcal/hr (2,500~3,000MBH)
AERCO의 벤치마크 (Benchmark) 컨덴싱 보일러는 20년 이상 고효율의 기준이 되었으며, 수배관 난방시스템에서 최상의 표준으로 인정받았습니다. 벤치마크 2500 및 3000 보일러는 신뢰성이 우수하여 다양한 시스템의 공간 난방에 활용하며 업계 최고성능의 버너 최소부하율과 계절부하에 맞는 매우 우수한 효율을 제공합니다. 벤치마크 모델은 설치와 정비가 용이하고, 작은 공간에서 운전 할 수 있는 강력한 보일러이며, 439 스테인레스 스틸 열교환기를 이용하여 튼튼하게 제작했기 때문에 제품의 장기 수명을 자랑합니다.
원하시는 정확한 제품을 찾으시려면 당사의 세부 설명이 포함된 미리 설치해둔 오토캐드 스케쥴 을 이용하십시오.
특징과 장점
벤치마크 시리즈는 배출을 최소한으로 줄여서 가장 엄격한 NOx 및 CO 배출 요건을 충족하기 위해 저녹스(Low NOx) 버너가 설치되어 있습니다. 완전 비례제어 방식의 버너는 에너지 효율과 내구성, 신뢰성 및 제조 품질에 관한 AERCO 표준을 준수합니다.
벤치마크 보일러는 개별장비로, 또는 모듈식 배열로 설치 운전하면서 운전 모드를 선택할 수 있습니다. 일정 설정 값, 실내/실외온도에 의한 재설정 스케쥴 또는 4~20mA 신호에 따라 보일러를 제어하는 것 외에도, Modbus 통신 프로토콜을 이용하여 한 대 또는 여러 대의 장비를 통합하여 제어 할 수 있습니다. 2~8대의 보일러를 운전하는 보일러 플랜트에서는 AERCO의 내장형 보일러 관리 시퀀서*를 이용할 수 있습니다. 8대 이상의 보일러가 설치된 난방 플랜트의 경우, AERCO 제어시스템(ACS: AERCO Control System)이 적합한 솔루션입니다. 또한, 벤치마크 시스템은 시설 전반의 에너지 관리 또는 빌딩 자동화 시스템에 용이하게 통합할 수 있습니다.
현장에서 오랜 운전으로 증명 된 성능을 이용한 완전 비례제어 방식의 컨덴싱 보일러로서 연료 절감 및 운전 신뢰성이 우수하여 대형현장에도 적용하여 비용 효과를 확보할 수 있습니다.
- 업계 최고성능의 15:1 최소부하운전 및 낮은 NOx 배출
- 내구성이 좋은 439 스테인레스 스틸 열교환기
- 저렴한 운전, 정비 및 설치 비용
- 용이한 정비
- 최대 99%의 효율
- 모든 연소율에서 20ppm 이하의 낮은 NOx 배출
- 1차변유량(Variable Primary Flow) 방식으로 운전 가능 AL29-4C 또는 폴리프로필렌을 연도재질로 적용 가능 (적용현장의 법규에 따름)
- 작은 설치 면적
- 표준 제어 패키지
- 미국에서 설계 제작된 제품
업계 최고성능의 15:1 최소운전부하율 및 낮은 NOx 배출
BMK3000 모델은 컨덴싱 보일러로서, 환수 온도가 낮은 시스템에 적용했을 때 열효율이 더 증가합니다. 또한, 운전 효율과 계절별 연료 절감을 최대화할 수 있게 해주는 것은 업계 최고성능의 15:1 최소운전부하율입니다.
504,000kcal/hr 부터 최대 입력 용량 756,000kcal/hr에 이르기까지, BMK3000 제품은 변동하는 부하에 정확하게 일치하여 운전 합니다. 이와 같이 놀라운 운전 범위 덕분에 보일러 퍼지사이클링을 최소화하고 과열로 인한 낭비를 방지 할 수 있습니다. 그리고 실제로 부하가 줄어들면 BMK3000 보일러의 운전 효율은 증가합니다. 간단히 설명하면, 가장 낮은 연소율 (또는 kcal/hr 입력)일 때, 이 장비의 열교환기는 부하에 비해 대단히 큰 사이즈가 되므로 훨씬 우수한 열전달이 가능해집니다. 1년 중 난방운전의 대부분이 부분부하 운전이므로 BMK3000이 부분부하로 운전 할 때 에너지 절감이 가장 크다는 것을 의미합니다.
벤치마크 시리즈 제품은 모든 연소 레벨에서 NOx 30ppm을 지속적으로 유지해주므로 환경 친화적인 프로젝트에 적합합니다.
적용이 용이한 소형 디자인
BMK3000의 외형 치수는 단지 1981mm(H) x 711mm(W) x 1422mm(D)로서, 일반 크기의 통로를 통해서 설치할 수 있으며 아주 작은 공간을 차지합니다. 이 장비는 가장 작은 기계실에도 설치할 수 있을 정도로 아주 까다로운 현장에도 쉽게 설치할 수 있습니다.
BMK3000 보일러는 밀폐형 연소, 천정/측벽 배출이 가능하며, 낮은 가스 압력에도 사용할 수 있습니다. 이 장비는 유량이 작은 경우에도 적합하며, 온수의 압력손실이 낮은 상태로 운전하며, 온수가 흐르지 않는 상태에서도 열교환기가 손상되지 않고 견딜 수 있습니다.
장비 제어에서는, Modbus를 통해 C-More 컨트롤시스템을 건물의 빌딩자동화 시스템에 직접 통합할 수 있으며, 여러대를 설치 할 경우에도 AERCO의 보일러 관리 시스템(BMS II: Boiler Management System II)과 완벽하게 호환 가능합니다.
성능이 입증된 제품설계
무엇보다도 BMK3000은 벤치마크 2.0 보일러 제품군의 일부로서 성능이 입증된 동일 부품과 기술을 채용하고 있습니다. 내부 구성품을 재배열함으로써, 장비 용량을 252,000kcal/hr증가시키면서도 제품의 원래 설치공간보다 깊이가 단지 203mm 증가하였습니다.
새로운 설계에서는 2개의 동일한 스테인레스 스틸 열교환기를 설치하여 용량을 더 증가시켰습니다. 중요한 것은, 이것이 거의 10년간 BMK2.0LN에 사용했던 것과 동일한 열교환기, 즉 동일 재료, 동일 설계, 동일 용접, 등에 의한 설계라는 것입니다. 경쟁사의 제품 설계에는 원가를 줄이기 위해 흔히 1차 및 2차 열교환기에 다른 재료를 적용하고 있지만, 당사는 BMK3000의 품질을 2배로 강화하였습니다.
표준 제어 패키지
AERCO C-More™ 제어 패키지는 일정 설정 값, 원격 설정 값 및 개별 보일러 작동을 외부에서 재설정 할 수 있습니다. 사용자는 단계별 진단 메뉴와 상태 표시 기능을 이용하여 제어장치를 설정하고 비정상운전을 점검할 수 있습니다. 장비 시동 절차는 물론 작동 중에도 이해하기 쉬운 언어로 작성된 총 40여 개의 개별 메시지를 제공하여 시스템의 운전상태를 알려드립니다. 플래시 업그레이드형 플랫폼은 RS-232 또는 RS-485 접속을 이용하는 Modbus 프로토콜을 통해서 원격으로 모니터, 제어 및 업그레이드 할 수 있습니다. 이 시스템은 외부 빌딩 제어 시스템이 동작하지 않는 경우에도 고장 없이 독립운전이 가능합니다.
- 컨덴싱 타입, 가스 연소식 연관 보일러
- 작은 설치 면적
- 630000kcal/hr(2500MBH), 756000kcal/hr(3000MBH)
